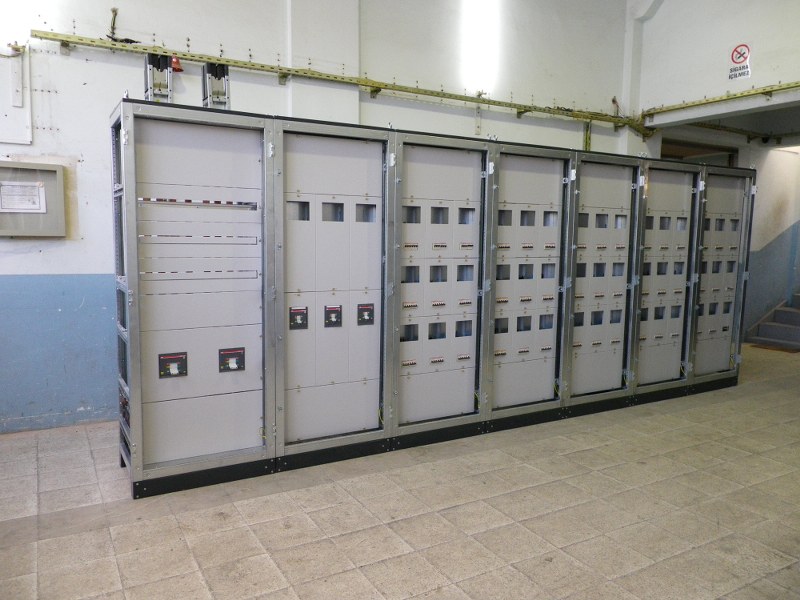

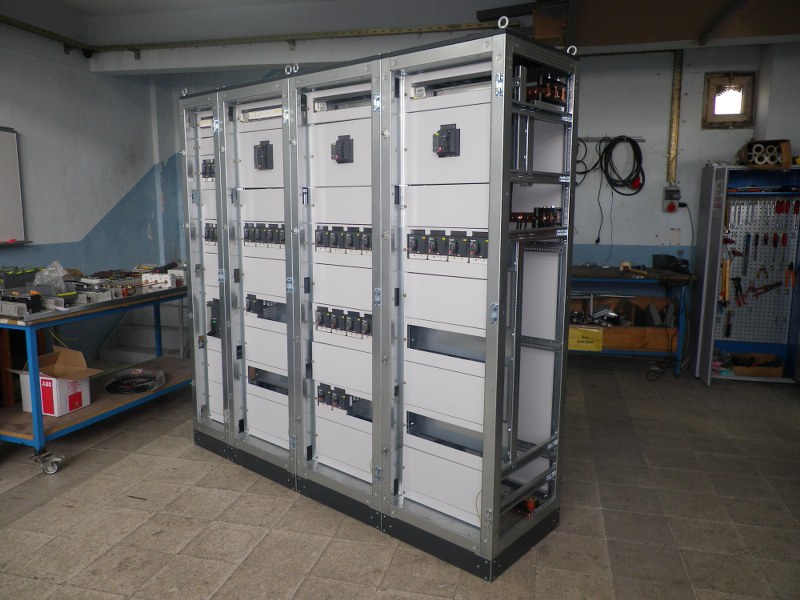

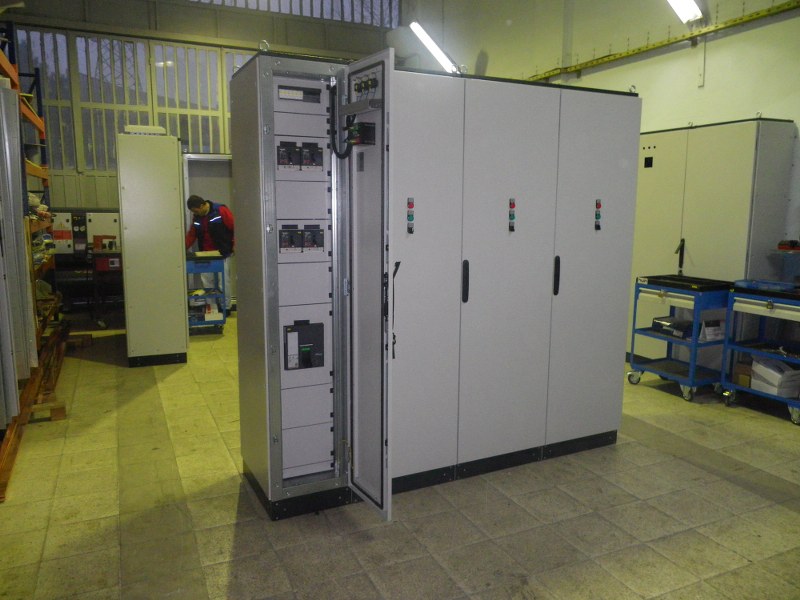

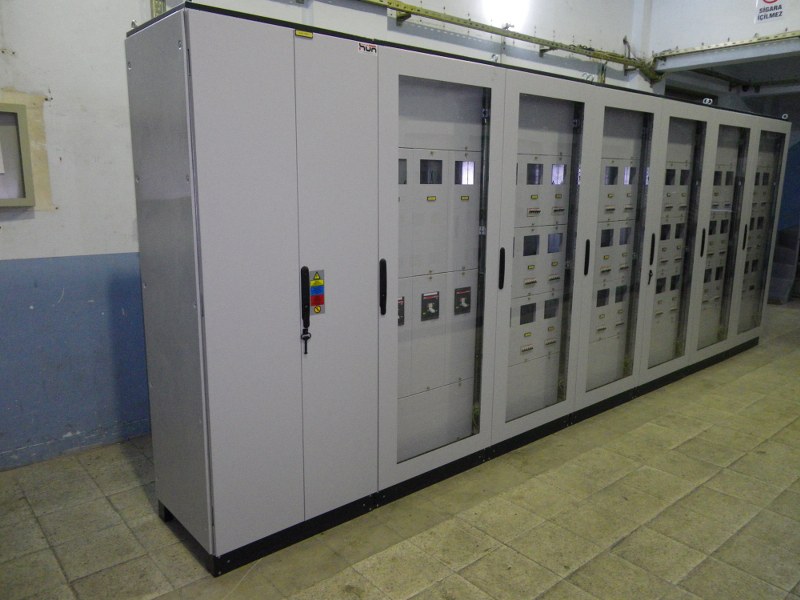

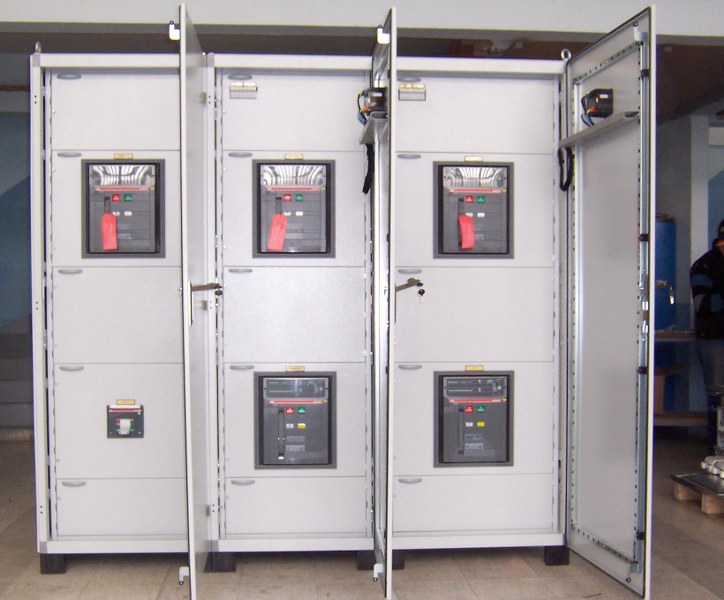

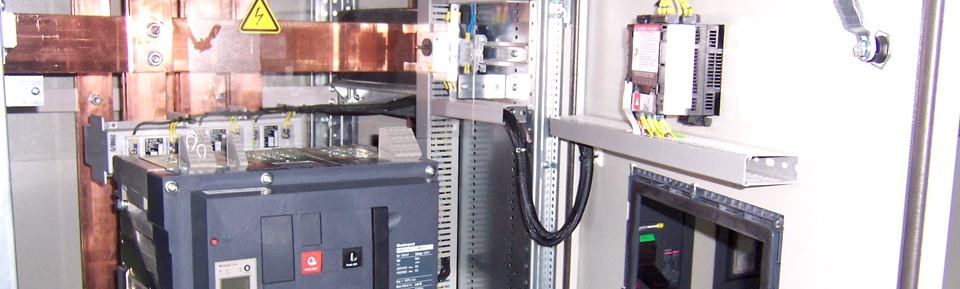

Endüstri'de  ,alış veriş merkezlerinde ,hastahanelerde,arıtma tesislerinde  ,imalat sektörününde  ana dağıtımın yapıldığı panolardır . 2500 kva  100 kA 4000 ampere kadar uygulamız mevcuttur.

Uyguladığımız imalat  Şartnamemiz aşağıdaki gibidir.

1.1.1 Üretimimizde 1.sınıf St37 CRS sac kullanılacaktır.
1.1.2 Harici tip kabinlerde elektrogalvaniz kaplı sac kullanılacaktır.
1.1.3 Kabin tasarımları tümüyle civatalı birleşime uygun modüler yapıda olacaktır.
1.1.4 Standart üretimde gövde ve hareketli kapılar 2mm, vidalı ve örtme amaçlı kapılar 1,5mm  sacdan üretilecektir.
1.1.5 Malzeme montajları ≥ 2mm kalınlığında elektrogalvaniz kaplı perfore edilmiş montaj plakalarına yapılacaktır.
1.1.6 Tüm mekanik aksam birleştirme civataları 8.8 kalitede olacaktır.
1.1.7 Standard pano rengi RAL 7035'dir.
1.1.8 Panoların koruma sınıfı keşif özetinde pano tanımlarında belirtilmiştir.
1.1.9 Kapı geçişleri ana gövdeye 6mm² NYAF kablo ile topraklanacaktır.
1.1.10 Standard pano kilitleri şifreli anahtarlıdır.

1.2 Teknik Açıklamalar (Elektromontaj)

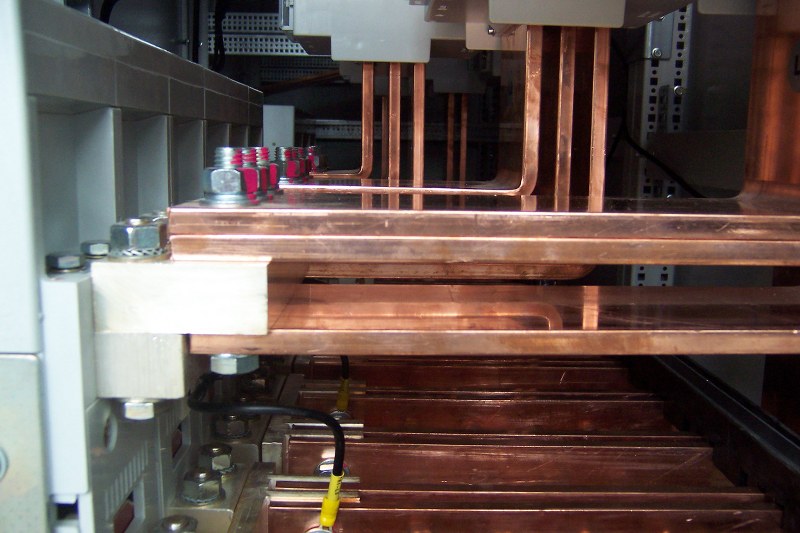

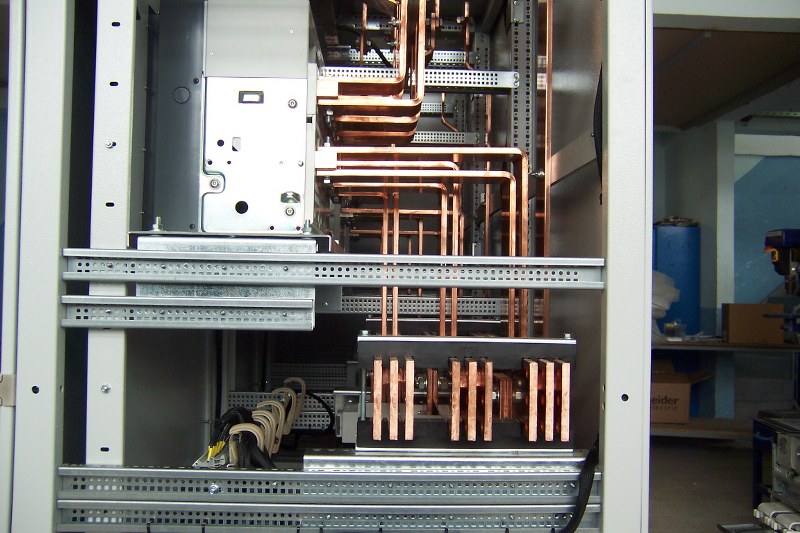

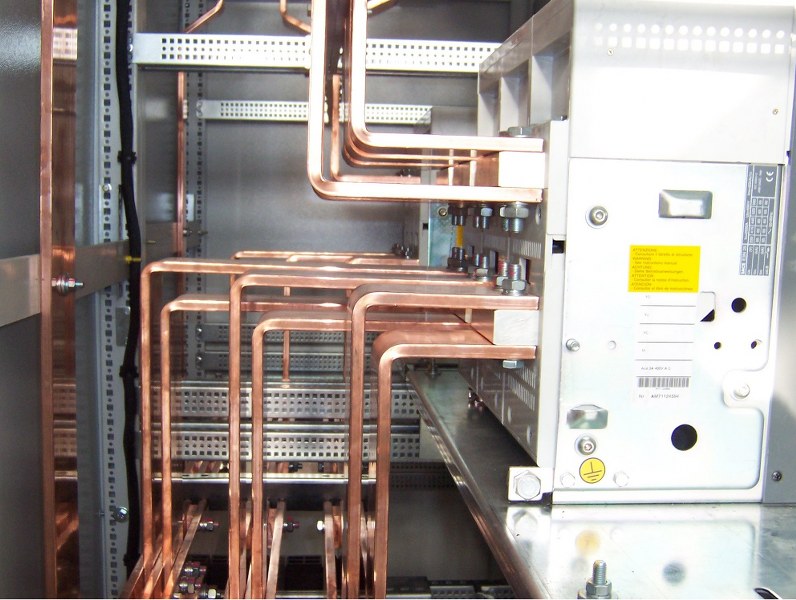

1.2.1 Bakır bara elektrolitik köşe radyüslü %99,9 saflıkta Sarkuysan marka olup boyanmayacaktır.
 Baralar , 35 °C ortam sıcaklığı , 30 °C sıcaklık yükselmelerine uygun seçilmiştir.
1.2.2 Bara birleştirmeleri veya geçişlerinde 8.8 kalitede cıvata ve gevşemeye karşı konik pul kullanılacak ,
  civatalar uygun momentte sıkılacaktır.
1.2.3 Tüm bara bağlantıları TSE standardlarına uygun mesnet izolatörler ile yapılacak,mesnetlemeler kısa devre
 akımına göre IEC 76 , IEC 439'a uygun olarak yapılacaktır.
1.2.4 Dikey dağıtım baraları dağıtım yapılacak kolon akımına uygun seçilecek,en az 40x5mm bara kullanılacaktır.
1.2.5 160A'den büyük çıkışlarda bakır bara kullanılacaktır.
1.2.6 Pano içerisindeki güç ve kontrol kabloları Prysmian veya Nexans marka NYAF olacaktır.
 Sinyal,analog,data kabloları ise LICY veya TSAP tipinde ve uygun kesitte olacaktır.
1.2.7 Bağlantı noktasına göre Tüm kablolara izoleli yüksük veya kablo pabucu takılacaktır.
1.2.8 Kumanda kabloları 1mm² olacaktır.
1.2.9 Sekonderi …./5A olan akım trafolarının kablo kesitleri 2,5mm² olacaktır.
1.2.10 Kullanılan tüm kablolar proje kodlamasına uygun sarı renkte ısı ile daralan makaronla yapılacaktır.
1.2.11 Hareketli kapaklara taşınan kablolar alev iletmez özellikte kesitine uygun kablo çorapları ile yapılacaktır.
1.2.12 Kablo kanalları alev iletmez özellikte Canalplast / Iboco marka olacaktır.Kanallarda %25 boşluk  olacaktır.
1.2.13 Klemensler Phoenix Contact marka vida bağlantılı olacaktır , klemensler projedeki saha kablo kesitlerine
 ve/veya montaj kablo kesitlerine uygun olacaktır.
1.2.14 Panolarda plastik proje cebi kullanılacaktır.
1.2.15 Montaj rayları alüminyum çekme profil olacaktır.
1.2.16 Standard uygulamalarda kablo rakoru kullanılmaz , talep edilir ise PG11…PG48'e kadar IP68 polyamid
 kablo rakoru daha büyük çaplarda IP55 prinç kablo rakoru kullanılacaktır.(Fiyatı ayrıca talep edilir.)
1.2.17 Pano içerisinde kullanılacak kablo renkleri aşağıdaki gibi olacaktır.
 AC Güç kabloları
 L1-L2-L3 …………... Siyah
 N …………………..... Mavi
 PE ……………….….. Sarı/Yeşil
 AC/DC Kumanda kabloları
 220VAC (L) ………... Siyah
 220VAC (N)………... Mavi
 220VAC (N) İzole … Sarı
 24VAC (L) …………. Yeşil
 24VAC (N) ………… Beyaz
 24VDC (+) ………… Kırmızı
 24VDC (-) ………… Beyaz
 Kuru Kontak ……. Kahverengi

1.3 Teknik Açıklamalar (Proje / Döküman)

1.3.1 Elektrik projeleri DIN normlarına uygun formatta çizilecektir.
1.3.2 Proje bitirilip saha bağlantıları yapıldıktan sonra tüm değişikliklerin işlendiği uygulama projesi ve
 görünüşü 2 kopya basılmış ve 1 kopya dijital formatta olmak üzere toplam 3 kopya olarak verilecektir.
1.3.3 Proje detayları aşağıdaki gibi olacaktır.
 Kapak sayfası
 İçindekiler sayfası
 Kumanda Anahtar Planı
 Panel görünüş
 Elektrik projesi
 Malzeme Listesi
 Sembol Listesi
 Klemens bağlantı diyagramı (Mcc panoları için)

1.4 Teknik Açıklamalar (Test)

1.4.1 Panolarda standard olarak yapılan testler aşağıdaki gibi olacaktır.
 Mekanik testler
 İzolasyon testleri
 Dielektrik testleri
 Fonksiyon testleri
 Bu testler dışında istenecek olan testler karşılıklı anlaşma sonucunda yapılacaktır.


• Elektriksel bileşimlere özgür çözüm.
• Serbest seçim yüksekliği  genişlik ve derinlikte  istenilen değiştirme kolaylığı.
• Önden ve arkadan erişim.
• Yan yana montaj kolaylığı.
• Form 1-4b  separasyon.
