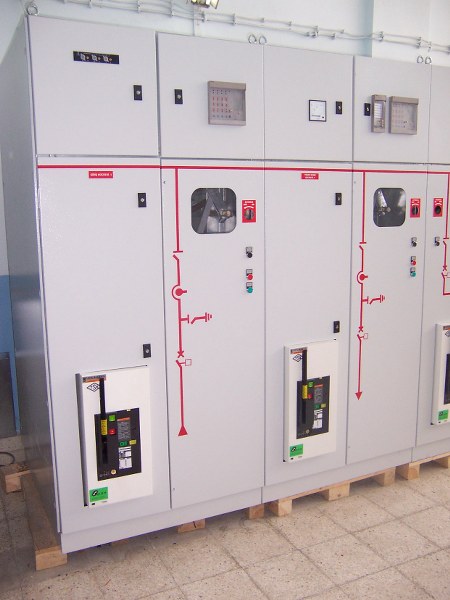

Metal Muhafazalı OG  Hücreleri:

Hava izoleli  Hücreler  6,3-12 Kv  Gerilimlerde  OG Trafo merkezlerinde  dahili ortamda IP 00 koruma özellikli kullanım için imal edilmekte  olup çift trafolu sistemlerde Giriş Hücreleri - Trafo çıkış Hücreler  ve  Kuplaj hücrelerinden oluşmaktadır.Kablo Giriş ve çıkışları hücre içinde alttan ve dahili tip  kablo başlığı iledir.

Sekonder Koruma :

Hat koruma ve trafo koruma  röleleri  müşterinin  göre  konmakta olup gerekli arıza ihbar takipleri için  İhbar röle kombinasyonu  ve  Dc kesildi  röleleri ile  gerekli ihbarlar sesli veya Işıklı olarak  takip edilmektedir.

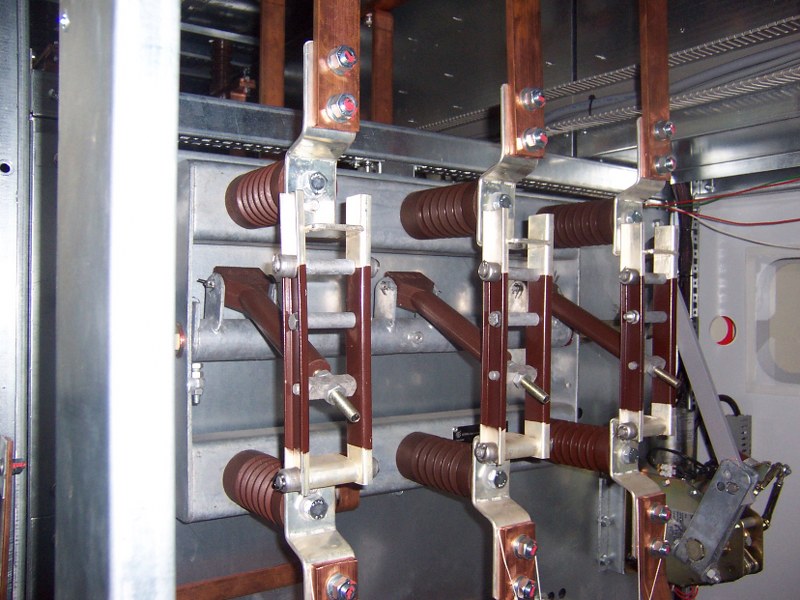

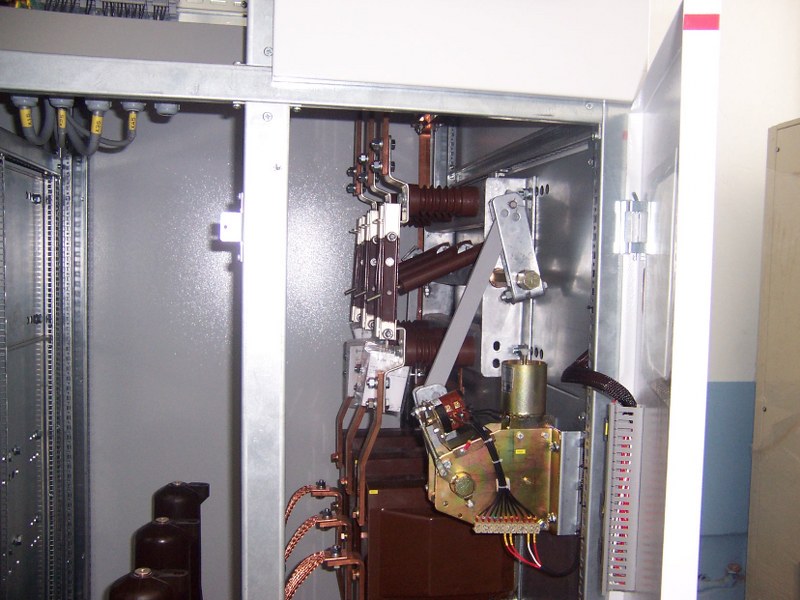

Ayrıcı ve Kesici Kontrolleri:

Ayırıcı ve Kesicilerin yük altında veya yüksüz   devreye alınmaları için  pano kapağından müdahale edilen ayırıcı kumanda kollarıyla  ve kesiciyi devreye alma için kapaktaki butonlar vasıtasıyla  mevcut  OG senaryosuna  göre elektriksel  olarak  gerekli  kontrollar yapılmaktadır.

Kontrol gerilimi :

AC veya DC olarak   220V -110V- 48 V- 24 V  olabilir.

Anma Gerilimi :

6,3-12 kV

Anma Akımı:

400…..1250 A

Uygulanan Standartlar

: TS ,ICS

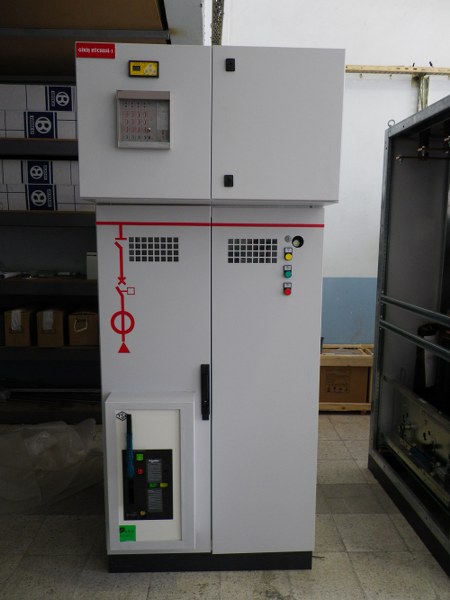

Giriş ve Trafo çıkış ve tek ayırıcılı  kuplaj hücrelerinde

Genişlik ………..900 mm

Derinlik………..1000 mm

Yükseklik………2100 mm

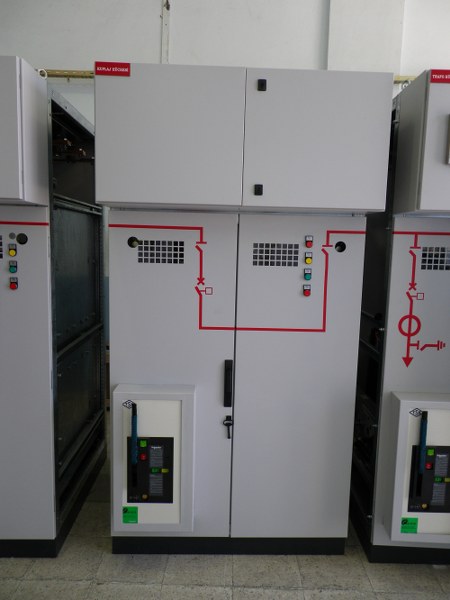

Çift Ayırıcılı Kuplaj hücrelerinde

Genişlik ………..900 mm

Derinlik………..1100 mm

Yükseklik………2100 mm
